技術參數

產品外形尺寸： 見產品外形尺寸圖

額定電氣參數： 6A 250VAC

接觸電阻: ≤50mΩ

絕緣電阻: >100MΩ以上（500V DC 兆歐表）

介質耐壓: 4000VAC V/S 線圈/觸點   2500VAC V/S 觸點間

環境溫度: -40℃～+70℃(無結冰)

相對濕度:<95%

電氣壽命: 10000 次（Cycles）

環保要求： 符合歐盟 ROHS

阻燃要求： UL94-V1

塑件材料 PA66-G30

連接片材料 H62Y 高精帶，表面鍍鎳

夾持彈簧材料 鎳鉻彈簧鋼 CrNi

使用螺絲刀刀口尺寸 2.5x0.4mm

剝線長度（細多股導線 ） 8...12mm/0.43in.

剝線長度（單股導線 ） 8...11mm/0.41in.

所接導線范圍 0.25mm2...2.5mm2/22…14AWG

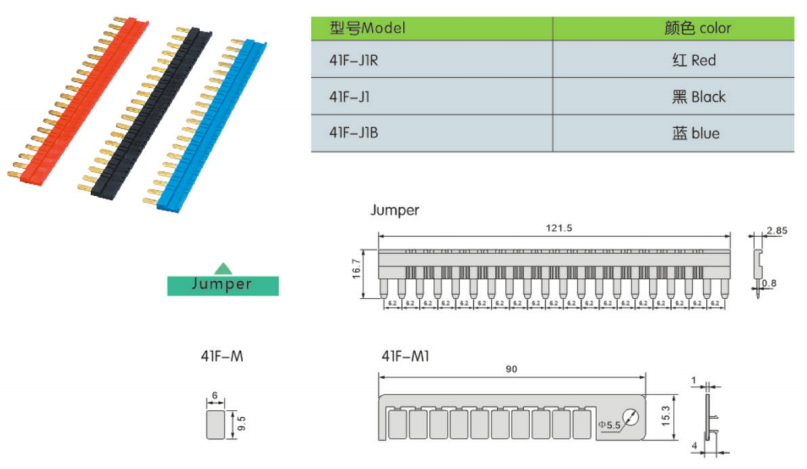

連接橋

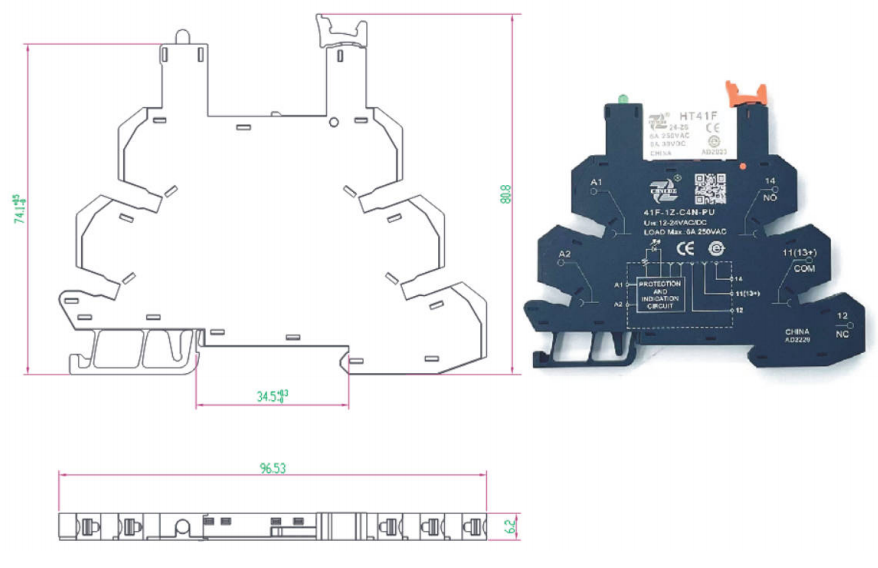

外形尺寸

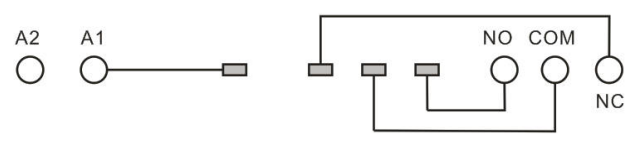

端子配置內部連接
